CP điện đã trở thành giải pháp thay thế cho cầu chì trong hầu hết các mạch điện. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về CP điện là gì? Từ cấu tạo đến chức năng của chúng, qua sự hỗ trợ của Thành Tiến nhé!
Nội dung bài viết

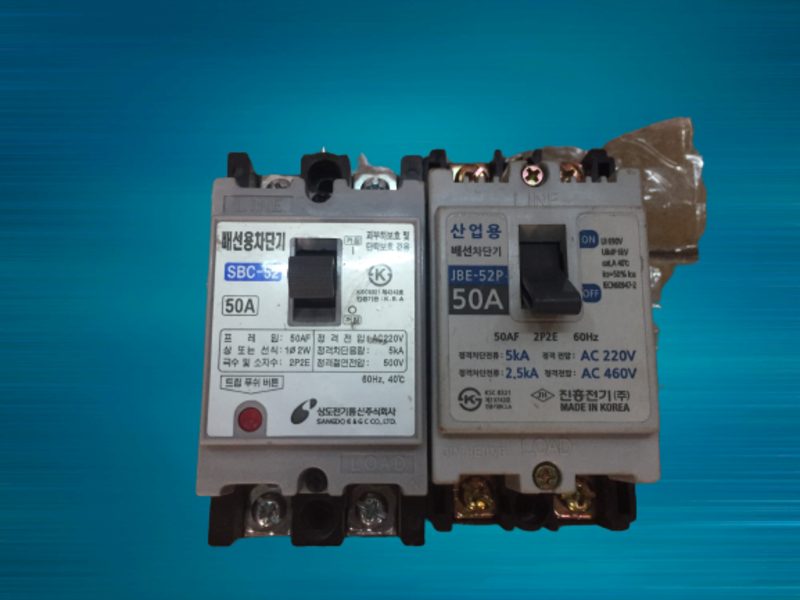

Cp điện là gì?
Công tắc điện còn được gọi là CP điện hoặc CB điện, viết tắt của cầu dao tự động. Thay thế cho cầu dao truyền thống, thiết bị này đảm nhận chức năng mở và đóng mạch điện tự động. Bảo vệ hệ thống điện và các thiết bị kết nối khỏi tình trạng quá tải, sụt áp, hoặc ngắn mạch.
CP điện sẽ được kết nối với dây dẫn điện. Để đảm bảo an toàn trong việc vận hành hệ thống dây dẫn, người điều hành sẽ sử dụng máng cáp hoặc máng cáp điện. Chúng tạo ra sự sắp xếp gọn gàng cho hệ thống dây dẫn, bảo vệ khỏi tác động môi trường và đảm bảo an toàn cho người sử dụng.
CP được kết nối song song với aptomat trong cầu dao tổng để ngăn chặn hiện tượng rò dòng. Sự kết hợp này giúp ngăn chặn nguy cơ giật điện và duy trì sự ổn định của nguồn điện. CP tổng còn có khả năng bảo vệ chống lại tác động của sấm chớp. Tuỳ thuộc vào yêu cầu cụ thể, chúng ta có thể lựa chọn lắp đặt CB 1 pha hoặc 3 pha.
Các tính năng cơ bản của CP điện gồm:
- Chức năng chuyển mạch (mở/đóng)
- Khả năng bảo vệ chống ngắn mạch
- Tích hợp bảo vệ ngăn chặn quá dòng
- Bảo vệ chống dòng rò để đảm bảo an toàn
- Khả năng ngăn chặn tình trạng quá tải…
Circuit Breaker (CB) có thể tích hợp nhiều tính năng khác nhau trong một sản phẩm duy nhất, tùy thuộc vào loại CB. Ví dụ, loại RCBO kết hợp hai chức năng bảo vệ chống dòng rò và quá dòng trong cùng một thiết bị.

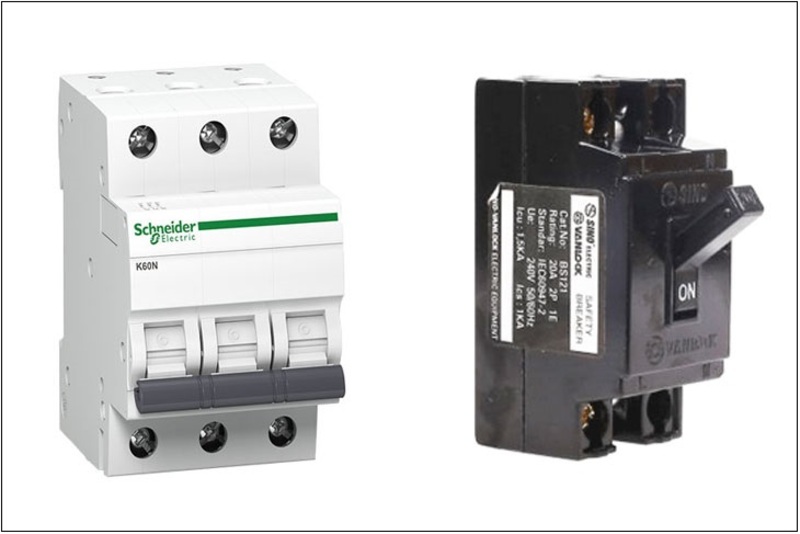

Cấu tạo của Cp điện
Tiếp điểm bên trong
CB/CP thường được trang bị với hai cấp tiếp điểm chính: tiếp điểm chính và tiếp điểm hồ quang. Một số loại có cấu trúc tiếp điểm phức tạp hơn, bao gồm cả tiếp điểm phụ.
Trong quá trình đóng mạch, trình tự hoạt động của tiếp điểm bên trong sẽ bắt đầu bằng việc tiếp điểm hồ quang đóng, tiếp theo là tiếp điểm phụ và cuối cùng là tiếp điểm chính. Trong khi cắt mạch, trình tự ngược lại sẽ diễn ra: tiếp điểm chính sẽ mở trước, sau đó tiếp điểm phụ và tiếp điểm hồ quang sẽ được ngắt.
Buồng dập hồ quang
Buồng dập hồ quang được hình thành từ một loạt tấm thép xếp chồng lên nhau để tạo thành các ngăn. Việc chia cấu trúc này giúp việc dập tắt dòng điện trở nên hiệu quả và nhanh chóng hơn. Có hai loại buồng dập thông dụng là buồng dập kiểu hở và buồng dập kiểu nửa kín.
Buồng dập kiểu hở được sử dụng để cắt nguồn điện với dòng điện từ 50kA hoặc điện áp trên 1000V. Buồng dập kiểu nửa kín có sự trang bị lỗ thoát khí, chỉ phù hợp cho các dòng điện dưới 50kA.
Khung
Phần khung của thiết bị CP được thiết kế để duy trì tính ổn định và bền bỉ. Khung đảm bảo bảo vệ các thành phần khác khỏi các tình huống không mong muốn, đặc biệt là trong quá trình cắt nguồn điện. Đồng thời, khung cũng có khả năng cách điện, giảm thiểu nguy cơ điện giật cho người sử dụng. Do đó, vỏ bọc của khung thường được sản xuất từ vật liệu cách điện để đối phó với các tác động vật lý từ môi trường bên ngoài.
>>Xem thêm: thang máng cáp điện chất lượng, giá tại xưởng
Nguyên lý hoạt động của Cp
Dòng điện chảy ra qua dây nóng và trở lại qua dây mát trong hệ thống. Trong trường hợp hai dòng này bằng nhau, sự biến đổi của hai từ trường sẽ triệt tiêu lẫn nhau, dẫn đến giảm điện áp đầu ra của cuộn thứ cấp xuống 0. Khi có sự chênh lệch dòng trong trường hợp một dây bị rò, sự biến đổi của từ trường trong cuộn dây sẽ tạo ra dòng điện cảm ứng trên cuộn khác.
Lựa chọn CP điện sao cho phù hợp, an toàn
CB điện có vai trò cực kỳ quan trọng trong việc đảm bảo an toàn khi sử dụng nguồn điện trong mọi loại công trình, từ dân dụng như nhà ở đến các cơ sở như trường học, trung tâm thương mại, và nhiều nơi khác. Với mục tiêu này, việc chọn lựa CB đúng chuẩn là điều cần thiết và dưới đây là các nguyên tắc cơ bản:
- Điện áp phù hợp: Lựa chọn CB có phù hợp với điện áp của hệ thống.
- Định mức an toàn: Chọn CB có định mức vượt qua thực tế từ 20% đến 50%, để đảm bảo tối ưu trong trường hợp tải cao hơn thường ngày.
- Khả năng ngắt đa dạng: CB tốt cần có khả năng ngắt các dòng điện cỡ lớn, thậm chí đến vài chục kA.
- Thời gian cắt tối ưu: CB nên có thời gian cắt nhỏ, giúp tối thiểu hóa tác động của dòng ngắn mạch lên hệ thống.
- Lưu ý đặc biệt: Điều này cực kỳ quan trọng và cần tuân theo một cách chính xác. Nếu bạn gặp khó khăn hoặc cần sự hỗ trợ, nên tìm đến các chuyên gia cung cấp dịch vụ bảo trì điện để được tư vấn.
Mục tiêu hàng đầu là đảm bảo an toàn tuyệt đối, và việc chọn lựa CB phải tuân theo các nguyên tắc trên một cách nghiêm ngặt.

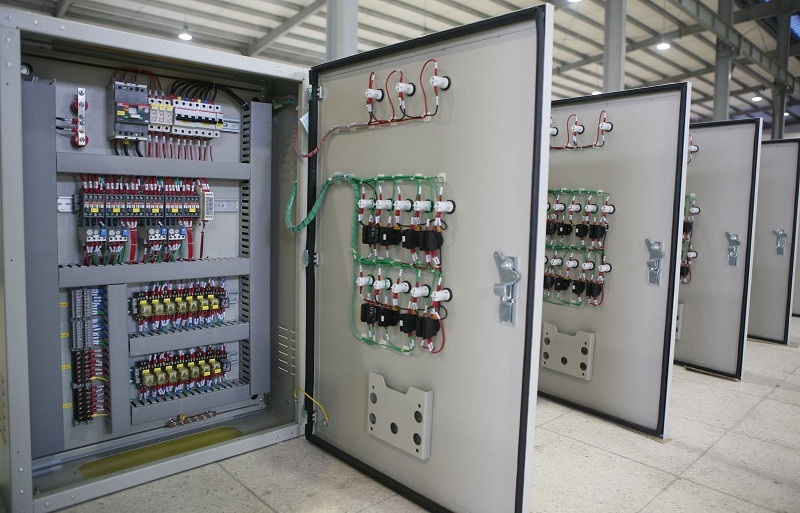

Ứng dụng của Cp trong đời sống
Việc lắp đặt CP kết hợp với aptomat trong cầu dao tổng nhằm tối ưu hóa khả năng chống dòng rò. CP cũng được áp dụng để ngăn chặn tác động của sấm chớp.
Hiện nay, các thiết bị CB đa dạng từ cơ bản đến phức tạp đã thay thế dần các cầu dao điện và cầu chì đã lỗi thời. Sự thay thế này không chỉ xuất hiện trong lĩnh vực dân dụng mà còn được áp dụng rộng rãi trong ngành công nghiệp. CB có mặt tại nhiều nơi như tòa nhà, các cơ sở hạ tầng như bệnh viện, trường học, trung tâm dữ liệu, nhà máy, và xí nghiệp.
Bài viết trên đã chia sẻ tới bạn đọc về thông tin của CP điện là gì? Cấu tạo và nguyên lý hoạt động ra sao. Lựa chọn đúng CP điện đòi hỏi sự cân nhắc kỹ lưỡng về cấp điện, loại, tiêu chuẩn an toàn, thiết kế và chất lượng. Đảm bảo sự an toàn và hiệu quả khi sử dụng trong môi trường hàng ngày.
