Giá đỡ máng cáp là một phụ kiện quan trọng không thể thiếu trong hệ thống thang máng cáp. Hiện nay, có nhiều loại giá đỡ khác nhau được sử dụng tùy thuộc vào từng hệ thống và công trình cụ thể, với mỗi loại phụ kiện đảm nhận nhiệm vụ riêng. Dưới đây là một số loại phụ kiện phổ biến cho máng cáp mà Thành Tiến giới thiệu trong bài viết.
Nội dung bài viết
Các loại giá đỡ máng cáp phổ biến

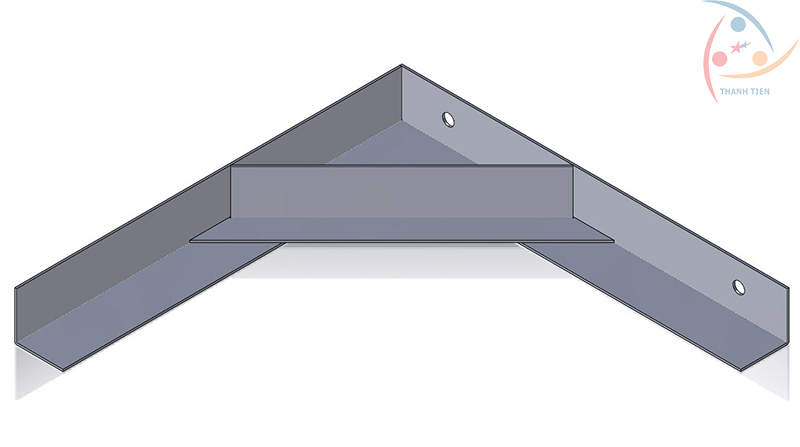

Giá đỡ máng cáp chữ V
Giá đỡ V thang máng cáp là một phần quan trọng trong quá trình lắp đặt hệ thống thang máng cáp. Chức năng chính của nó là đảm bảo việc nâng đỡ, cố định, ghép nối và định hình các thành phần của hệ thống thang máng cáp.
Kỹ sư cơ điện và nhà thầu sử dụng giá đỡ V thang máng cáp được sơn tĩnh điện để đỡ hoặc treo thang cáp, máng cáp và khay cáp bằng 2 thanh ty ren. Thiết kế của giá đỡ thường có hình chữ V, với chiều dài phụ thuộc vào chiều rộng của máng cáp. Hai đầu của giá đỡ V được đột lỗ để bắt ty ren, và chiều dài của nó thường dao động từ 250 đến 1200mm.
Sản phẩm này được sử dụng cho các loại máng cáp có chiều rộng từ 200mm trở lên và được treo song song với mặt sàn. Thiết kế này giúp đảm bảo an toàn và tính khoa học của hệ thống thang máng cáp trong quá trình lắp đặt và vận hành, giảm thiểu rủi ro.
Vật liệu chế tạo cho giá đỡ V thang máng cáp là tôn đen hoặc thép. Bề mặt của sản phẩm có thể được xử lý bằng sơn tĩnh điện, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng.
>>>Xem thêm: Gia công giá đỡ thang máng cáp chất lượng cao tại Cơ khí Thành Tiến
Bát kẹp máng cáp
Bát kẹp thang máng cáp được sử dụng để cố định thang cáp, máng cáp vào sàn bê tông, giá đỡ hoặc V lỗ. Thông thường, sản phẩm này được sản xuất theo bản vẽ và yêu cầu cụ thể của từng dự án và công trình.
Bằng cách sử dụng bát kẹp thang máng cáp, hệ thống thang máng cáp có thể được cố định chặt chẽ hơn và định hình tốt hơn.
Vật liệu chế tạo cho bát kẹp thang máng cáp là tôn đen hoặc thép. Bề mặt của sản phẩm có thể được xử lý bằng sơn tĩnh điện, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng.
Sử dụng ba phương pháp xử lý bề mặt này giúp bảo vệ sản phẩm khỏi tác động của môi trường bên ngoài. Mỗi phương pháp có độ dày lớp mạ khác nhau, tuân theo các tiêu chuẩn được quy định.
Eke đỡ thang máng cáp
Eke máng cáp điện được sử dụng để đỡ thang cáp, máng cáp và khay cáp đi sát tường. Sản phẩm này được áp dụng trong các hệ thống thang máng cáp tại nhiều công trình như chung cư, nhà máy, xí nghiệp và bệnh viện.
Vật liệu chế tạo cho Eke máng cáp điện là tôn đen hoặc thép. Bề mặt của sản phẩm có thể được xử lý bằng sơn tĩnh điện, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng.
Tay đỡ máng cáp lưới treo tường
Sản phẩm này được thiết kế để đáp ứng nhu cầu định vị và đỡ cáp điện trong hệ thống cáp phân phối điện của các tòa nhà cao tầng, trường học, bệnh viện, trung tâm thương mại và các dự án tương tự. Ngoài ra, tay đỡ máng lưới treo tường còn được sử dụng để cố định và đỡ khay cáp, thang cáp khi chạy vào tường.
- Vật liệu chế tạo: Tôn đen hoặc thép.
- Xử lý bề mặt: Sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng.
Các vật liệu và phương pháp xử lý bề mặt này được áp dụng để bảo vệ sản phẩm khỏi tác động môi trường. Độ dày lớp mạ được điều chỉnh theo các tiêu chuẩn cụ thể.
Tay treo đỡ máng cáp
Tay treo đỡ thang máng cáp, khay cáp được sử dụng để treo máng cáp, thang cáp và khay cáp khi lắp đặt hệ thống thang máng cáp đi sát trần nhà, thay thế cho hệ thống ty ren và V đỡ.
Sản phẩm này có ưu điểm cho phép lắp đặt nhiều tầng máng cáp trên một tay treo duy nhất. Bằng cách thêm một tay treo vào thân treo, ta có thể tăng thêm một tầng máng cáp.
- Vật liệu chế tạo: Tôn đen hoặc thép.
- Xử lý bề mặt: Sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng.
Sử dụng các vật liệu và phương pháp xử lý bề mặt này giúp bảo vệ sản phẩm khỏi ảnh hưởng của môi trường. Độ dày lớp mạ tuân theo các tiêu chuẩn cụ thể.
Quang treo máng cáp
Quang treo máng cáp là một phụ kiện chuyên dụng có nhiệm vụ kết hợp với ty ren để đảm bảo treo máng cáp theo đúng vị trí được xác định trong bản thiết kế. Sử dụng quang treo máng cáp giúp hệ thống máng cáp được cố định một cách chắc chắn hơn.
Sản phẩm này còn được gọi là cùm treo máng cáp và được thiết kế dưới dạng hình thang với kích thước phù hợp với máng cáp. Đỉnh của quang treo được khoét một lỗ nhỏ để tăng tính tiện dụng trong quá trình sử dụng.
Chân chống nâng đỡ máng cáp
Chân chống nâng đỡ thang máng cáp được sử dụng để ghép nối và định hình các phần của thang cáp, máng cáp, giữ chúng cố định với nhau. Sản phẩm này đóng vai trò quan trọng trong việc cố định thang cáp, máng cáp trên mặt sàn, tạo điều kiện thuận lợi cho quá trình lắp đặt hệ thống thang máng cáp.
- Vật liệu chế tạo: Tôn đen hoặc thép.
- Xử lý bề mặt: Sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng.
Sử dụng các vật liệu và phương pháp xử lý bề mặt này giúp bảo vệ sản phẩm khỏi ảnh hưởng của môi trường. Sản phẩm được thiết kế với độ dày lớp mạ tuân theo các tiêu chuẩn cụ thể.
Cách lựa chọn giá đỡ máng cáp phù hợp
Kích thước, hình dạng và trọng lượng của máng cáp
Khi lựa chọn giá đỡ máng cáp, yếu tố quan trọng đầu tiên cần xem xét là kích thước, hình dạng và trọng lượng của máng cáp mà nó sẽ được sử dụng. Điều này đảm bảo rằng giá đỡ có thể đáp ứng được yêu cầu về sức chứa và bảo vệ của hệ thống cáp.
Kích thước của máng cáp phụ thuộc vào số lượng và đường kính của cáp cần được lắp đặt. Cần đảm bảo rằng giá đỡ có đủ không gian để chứa tất cả các cáp một cách an toàn và dễ dàng trong quá trình lắp đặt và bảo dưỡng.
Hình dạng của máng cáp cũng cần được xem xét. Có nhiều loại hình dạng máng cáp như hình chữ U, hình chữ L, hình chữ V và hình chữ O. Lựa chọn hình dạng phù hợp sẽ phụ thuộc vào yêu cầu cụ thể của công trình và khả năng lắp đặt.
Trọng lượng của máng cáp cũng là một yếu tố quan trọng trong việc lựa chọn giá đỡ. Giá đỡ phải có khả năng chịu được trọng lượng của máng cáp cùng với các cáp bên trong một cách an toàn. Đảm bảo rằng giá đỡ có đủ sức mạnh và bền vững để chịu tải trọng mà nó sẽ gánh chịu trong suốt thời gian vận hành.
Địa hình, thiết kế và mục đích sử dụng của công trình
Khi lựa chọn giá đỡ máng cáp, yếu tố thứ hai cần xem xét là địa hình, thiết kế và mục đích sử dụng của công trình. Điều này đảm bảo rằng giá đỡ được lựa chọn phù hợp với yêu cầu cụ thể của môi trường và công trình.
Địa hình của công trình có thể ảnh hưởng đến lựa chọn giá đỡ máng cáp. Nếu công trình có địa hình phức tạp, ví dụ như các khu vực có độ nghiêng, vị trí cao, hoặc không gian hạn chế, cần lựa chọn giá đỡ có khả năng thích ứng và lắp đặt linh hoạt.
Thiết kế của công trình cũng cần được xem xét. Các yêu cầu về kiến trúc, không gian và hệ thống cáp cần được đồng bộ hóa với giá đỡ máng cáp được chọn. Điều này đảm bảo tính thẩm mỹ và hiệu quả của công trình.
Mục đích sử dụng của công trình cũng quan trọng. Các yêu cầu về bảo vệ cáp, độ bền, khả năng chịu môi trường và tuổi thọ của giá đỡ cần được xem xét.
Vật liệu, chất lượng và tiêu chuẩn kỹ thuật của giá đỡ
Khi lựa chọn giá đỡ máng cáp, yếu tố thứ ba cần xem xét là vật liệu, chất lượng và tiêu chuẩn kỹ thuật của giá đỡ. Điều này đảm bảo rằng giá đỡ đáp ứng được các yêu cầu về độ bền, sức chịu tải và tuổi thọ.
Vật liệu của giá đỡ máng cáp có thể là thép, nhựa, nhôm hoặc hợp kim. Lựa chọn vật liệu phù hợp phụ thuộc vào yêu cầu cụ thể của công trình, bao gồm khả năng chống ăn mòn, độ bền, trọng lượng và chi phí.
Chất lượng của giá đỡ cũng là một yếu tố quan trọng. Đảm bảo rằng giá đỡ được sản xuất từ các nhà cung cấp uy tín và tuân thủ các tiêu chuẩn chất lượng quốc tế. Điều này đảm bảo rằng giá đỡ có độ bền cao, khả năng chịu tải tốt và tuổi thọ dài.
>>Tham khảo: Báo giá phụ kiện thang máng cáp mới nhất 2023
Tiêu chuẩn kỹ thuật của giá đỡ cũng cần được xem xét. Các tiêu chuẩn này bao gồm các yêu cầu về thiết kế, kích thước, khả năng chịu lực, và an toàn trong quá trình lắp đặt và sử dụng. Lựa chọn giá đỡ tuân thủ các tiêu chuẩn kỹ thuật đảm bảo tính khả thi và đáng tin cậy của hệ thống cáp.
Chi phí, thời gian và nhà cung cấp giá đỡ
Chi phí của giá đỡ bao gồm cả chi phí mua và lắp đặt. Cần đảm bảo rằng giá đỡ có giá trị tương xứng với chất lượng và hiệu suất mà nó mang lại. So sánh giữa các giá đỡ khác nhau và tìm ra sự cân đối giữa chất lượng và chi phí là quan trọng.
Thời gian cũng là một yếu tố quan trọng. Lựa chọn giá đỡ máng cáp từ nhà cung cấp có khả năng cung cấp đúng thời gian và đáp ứng các yêu cầu về giao hàng là quan trọng. Điều này đảm bảo rằng dự án được hoàn thành đúng tiến độ.
Nhà cung cấp của giá đỡ cũng cần được xem xét. Lựa chọn nhà cung cấp có uy tín và kinh nghiệm trong lĩnh vực giá đỡ máng cáp đảm bảo chất lượng và hỗ trợ kỹ thuật tốt.
